Мосты-рекордсмены
0
0
0
57
просмотров
Человечество стало строить мосты больше трех тысяч лет назад, это, по-видимому, старейший вид инженерных сооружений в истории. С тех пор мы немало преуспели в этом искусстве и возвели настоящие шедевры

Что называть мостом

Мостом можно назвать сооружение, построенное над каким-нибудь препятствием, чтобы по этому сооружению оное препятствие можно было преодолеть. При этом по-русски мост через овраг, долину или иную сухую природную преграду называется виадуком, а мост над дорогой — путепроводом. Еще в русском языке есть слово «эстакада», обозначающее ряд однотипных опор и пролетов, по которым сверху проложена дорога или инженерные коммуникации. В других языках, впрочем, все это может называться мостом без разделения на типы.

А вот если мы станем говорить об устройстве мостов, то разговор будет долгим, наполненным инженерными терминами, и превратится в лекцию. Дело тут в том, как распределяется нагрузка с горизонтальной части (пролетов) на вертикальные (опоры) и что поддерживает пролеты. Пока же скажем, что современные мосты делятся на балочные (говоря совсем по-простому, это когда расстояния между опорами, как правило, небольшие, перекрываются горизонтальными плитами или фермами — балками, — которые покоятся с двух сторон на опорах, и нагрузки распределяются только вертикально) и распорные (нагрузки распределяются горизонтально и вертикально). К числу последних относятся и арочные мосты, и подвесные (включая вантовые), и рамные. Притом существуют еще и комбинированные схемы. А если мы еще и станем разделять мосты по тому, из какого материала они сделаны!.. Нет, давайте все-таки перейдем к самим мостам-рекордсменам.

Самый старый в мире: Аркадико

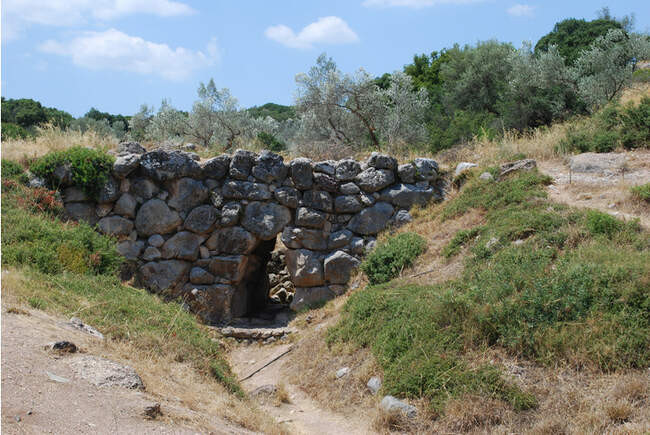

Самым древним сохранившимся мостом в мире вполне можно считать мост Аркадико, построенный, по оценкам ученых, в последней трети 2-го тысячелетия до Рождества Христова (или, если точнее, в 1300–1190 гг. до н. э. — в бронзовый век) ахейцами как часть скоростной дороги между городами Тиринфом и Эпидавром. Скоростной дорога была в том смысле, что по ней, включая мост, можно было проехать на колеснице и быстро переместить пешие военные отряды. Мост, по-видимому, упрощал переправу через поток, который ныне иссяк. Впрочем, воспользоваться им по-прежнему можно, хотя следов древней дороги в округе не осталось.

Конструктивно этот мост — ложный свод, внешне напоминающий арку, то есть истинный свод, но не дающий распределения нагрузки горизонтально. Пролет имеет длину 1 метр, а сам мост — около 4 метров в высоту и 2,5 метра в ширину. Будете на северо-восточной части Пелопонесского полуострова, в местности Арголида, непременно загляните

Книга рекордов Гиннесса, впрочем, называет древнейшим доныне использующимся мост Кемер через реку Мелес в турецком Измире, и сама же сообщает, что он был построен около 850 года до н. э., что на несколько сотен лет позже, чем мост Аркадико.

Самый длинный: Даньян-Куньшаньский и Акаси-Кайке

Как мы убедились несколькими строчками выше, Книга рекордов Гиннесса как источник информации о рекордах может быть не всегда права, однако игнорировать ее мнение было бы непродуктивно. Вот и в вопросе о самом длинном мосте из существующих с нею нельзя совершенно согласиться. И вот почему: самым длинным мостом в мире она считает законченный в 2011 году Даньян-Куньшаньский — проложенный в Восточном Китае над дельтой реки Янцзы. Он имеет протяженность 164,8 километра и служит для движения скоростных поездов из Пекина в Шанхай и обратно. Но вот проблема: это не мост в чистом виде, а виадук (что неудивительно при такой протяженности), то есть множество мостов, соединенных в одну сплошную конструкцию.

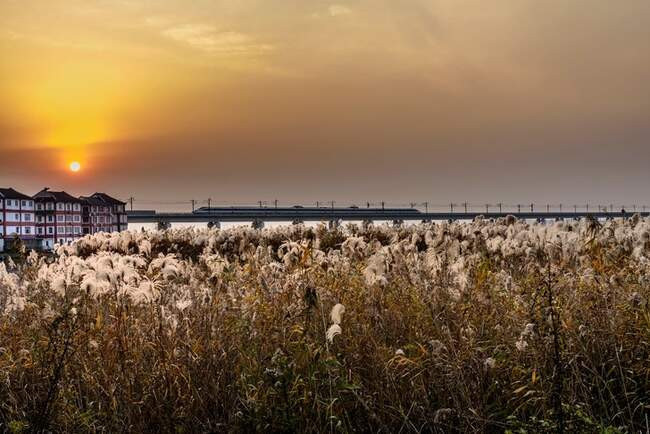

Мост-рекордсмен обошелся не менее чем в 8,5 миллиарда долларов, на строительстве работало 10 000 человек, а возвели его примерно за 4 года

Спору нет, это выдающееся сооружение, достойное упоминания и уважения, как и его многочисленные аналоги — виадуки, проложенные для выравнивания хода железнодорожных и автомобильных магистралей над изгибами поверхности земли, болотами, водоемами и прочими препятствиями. Но нет ли у вас чего-нибудь по-настоящему удивительного, спросите вы. Есть, ответим мы. Но тогда имеет смысл говорить не об общей длине моста, а о длине пролета. Здесь за первенство борется сразу несколько инженерных шедевров, и все это висячие мосты.

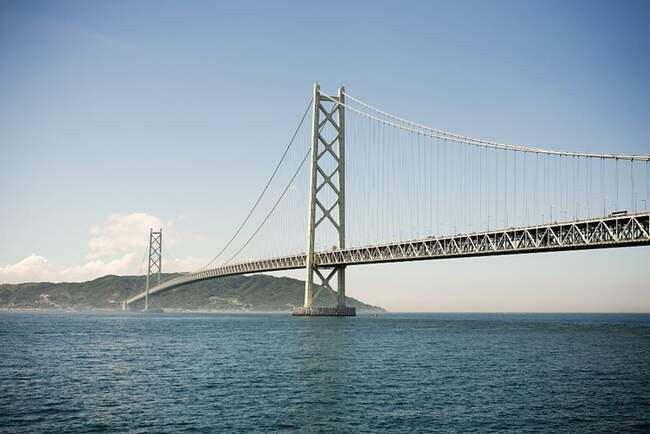

Первое место пока принадлежит введенному в строй в 1998 году автомобильному мосту Акаси-Кайке, пресекающему пролив Акаси и соединяющему японские острова Хонсю и Авадзи. Полная его длина — 3911 метров, притом что центральный пролет имеет рекордную протяженность 1991 метр, а боковые — по 960 метров. Самый длинный он только до тех пор, пока в Турции не достроили автомобильный мост «Чанаккале 1915» через Дарданеллы, который будет иметь хотя и меньшую общую длину (3869 метров), но больший главный пролет — 2023 метра. Если все пойдет по плану, строительство будет закончено в 2023 году, к столетию Турецкой Республики.

О сложностях, которые были связаны с возведением моста Акаси-Кайке, можно было бы написать отдельный материал. Ограничимся здесь описанием одной. Пока шло строительство (начавшееся в 1986-м), приключилось сильное землетрясение (Кобе, 1995 год), в результате которого изменился рельеф дна пролива и один из пилонов моста отъехал в сторону на 1 метр, что нарушило все расчеты строителей и удлинило центральный пролет с проектных 1990 метров до фактических 1991 метра, так что в конструкцию пришлось оперативно вносить изменения

Заметим тут же, что и японский, и турецкий рекордсмены устроены одинаково: пилоны опор соединены несущими тросами, к которым, в свою очередь, прикреплены вертикальные тросы или балки, собственно, и поддерживающие пролет. Но висячий мост может быть устроен иначе: тросы — ванты — могут быть прикреплены непосредственно к пилонам с одной стороны и к конструкции пролета с другой. Такой мост называется вантовым, и тут в лидерах российское сооружение.

Самые большие в России: Русский и Крымский

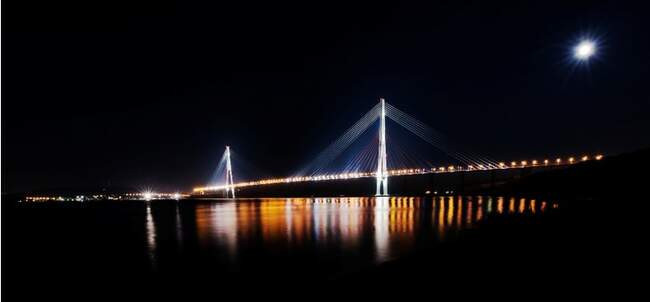

Самый длинный в мире пролет вантового моста — у построенного в 2012 году Русского моста, связывающего Владивосток и остров Русский: расстояние между двух его пилонов — 1104 метра, автомобили и автобусы преодолевают по нему пролив Босфор Восточный на высоте семидесяти метров над водой. В числе мировых лидеров это сооружение и еще по одному параметру — высоте опор и пилонов: она составляет 324 метра, и это второй в мире показатель после виадука Мийо (о нем ниже). Если учесть непростые погодно-климатические условия в регионе, в том числе высокую ветровую нагрузку на конструкцию моста, сильные перепады температур и другие факторы, нетрудно проникнуться уважением к его конструкторам и строителям.

Ванты для моста изготовила французская фирма Freyssinet. Их длина составляет от 135,8 до 579,8 метра, они имеют особо стойкую защиту от вредного воздействия окружающей среды, в частности от ультрафиолетового излучения и перепадов температуры в диапазоне от −40 до +40 °C

Звание же самого длинного вообще моста в России удерживает введенный недавно в эксплуатацию Крымский мост, пересекающий Керченский пролив. Он имеет общую длину 16,8 км и представляет собой по сути виадук (самый длинный его пролет имеет протяженность 220 метров). Примечательно, что функционально Крымский мост комбинированный и имеет как автомобильную, так и железнодорожную часть.

Самые высокие: Мийо и Дугэ

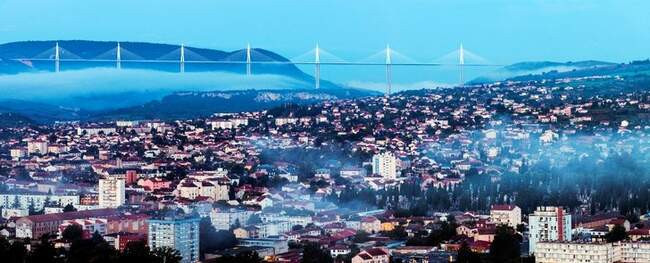

Говоря о самом высоком мосте, нужно для начала выяснить, как измерять высоту. Тут есть два варианта: можно измерить высоту опор, а можно — расстояние от пролета до земли (или воды). По первому показателю в лидерах виадук Мийо — мостовое вантовое сооружение общей длиной 2460 метров, пересекающее живописную долину реки Тарн вблизи городка Мийо на юге Франции. Дорожное полотно виадука закреплено на вантах, спускающихся с семи опор, самая высокая из которых 343 метра (полную — с пилоном; без него — 244,96 метра), что выше Эйфелевой башни (324 метра) и лишь на 40 метров ниже Эмпайр-стейт-билдинга (443,2 метра). Наибольшее расстояние между пролетом моста и поверхностью земли при этом составляет 270 метров — по этому показателю мост тоже был рекордсменом, но сегодня уступил первое место нашему следующему герою. О Мийо же добавим, что его постройка заняла четыре года (а перед этим было 10 лет исследований и проектирования) и обошлась в 400 миллионов евро.

Виадук Мийо является частью национального скоростного шоссе E75, по которому каждое лето десятки тысяч жителей центра и севера Франции отправляются на курортный юг. Раньше машины упирались в многокилометровую пробку, возникавшую в городе Мийо в глубине долины, а теперь преодолевают долину за считаные минуты

Первым же в мире по высоте над пересекаемой преградой сегодня является автомобильный мост Дугэ, построенный в южнокитайской провинции Юньнань над рекой Бэйпаньцзян. Максимальная высота между пролетом и поверхностью земли составляет 564 метра. То есть, будучи установленной в подходящем месте, московская Останкинская телебашня (540,1 метра со шпилем) не достала бы до дорожного полотна.

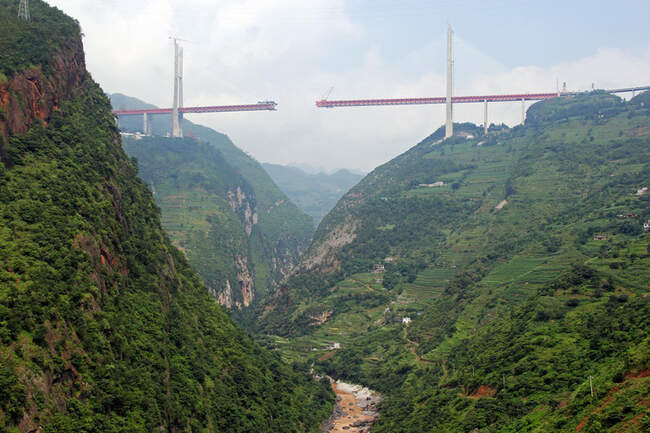

Наибольшая восточная опора моста Дугэ имеет высоту 269 метров, а общая длина моста составляет 1,34 км (центральный пролет — 720 метров). Строительство заняло пять лет от начала работ до ввода в эксплуатацию, которая позволила сократить путь между городами Цюйцзин и Люпаньшуй на три часа. Это фото сделано в июле 2016-го, за пять месяцев до открытия моста

Самый широкий: между Сан-Франциско и Санкт-Петербургом

Мировой лидер по ширине пролета на сегодняшний день, говорят нам источники, — восточной сегмент моста между Сан-Франциско и Оклендом (также известного как Bay Bridge, или Бэй-Бридж), пресекающего бухту Сан-Франциско. Будучи официально единым целым, по факту Бэй-Бридж состоит их трех частей: западного подвесного сегмента между собственно Сан-Франциско и островом Йерба-Буэна, тоннеля под этим островом и восточного комбинированного, вантового и консольного, моста между островом и Оклендом. Этот-то восточный сегмент теперь и вышел в официальные лидеры по ширине с показателем 78,74 метра — шутка ли вместить 10 полос движения. Заметим тут же, что речь идет о новом мосте, который строили с 2002 по 2013 год параллельно старому, возведенному в начале 1930-х. Его решили вывести из эксплуатации и разобрать, потому что, по расчетам экспертов, он не выдержал бы сильного землетрясения, какими славится Сан-Франциско и окрестности. Одно такое, случившееся в 1989 году, уже вызвало обрушение 15-метровой части верхней палубы пролета на нижнюю (мост двухэтажный), что привело к гибели человека. Но воплощение проекта более сейсмоустойчивого моста обошлось штату Калифорния недешево: в 6,5 миллиарда долларов. Книга рекордов Гиннесса утверждает, что это не только самый широкий, но и самый дорогой мост в истории, — как будто не заметив стоимости Даньян-Куньшаньского виадука. Впрочем, по стоимости одного километра 3,5-километровый сан-францисский мост явно в лидерах.

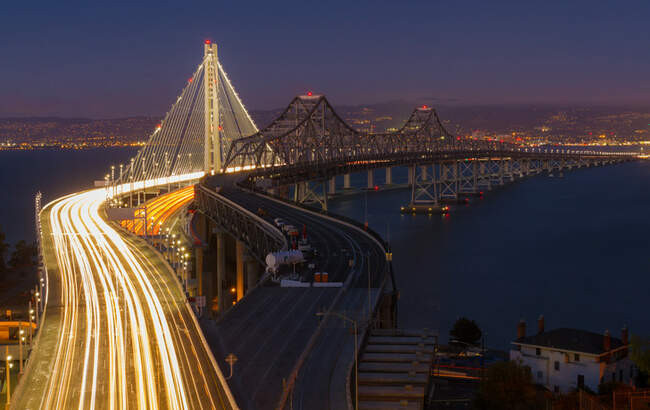

Новый мост (слева) имеет необычную конструкцию: у него один пилон, и находится он не посередине пролета, а подходы к мосту довольно резко изогнуты, что нередко становится причиной аварий. Все оттого, что закрыть весь Бэй-Бридж для движения на время строительства было никак невозможно: это одна из главных магистралей крайне густонаселенной местности, а восточный сегмент должен был при этом соединять существующие подходы к мосту со стороны Окленда на востоке и туннель под островом Йерба-Буэна на западе. Это фото сделано в сентябре 2013 года, когда старый мост (справа) уже вывели эксплуатации; сегодня он разобран

И тут снова показания Книги рекордов Гиннесса и других источников входят в противоречие с фактами. Да, описанный выше восточный сегмент Бэй-Бриджа несомненно достоин упоминания, но что же делать с Синим мостом в Санкт-Петербурге? С каким-каким, спросите вы? Да с тем самым, что соединяет Исаакиевскую площадь и Мариинский дворец и сверху кажется продолжением этой самой площади (особенно если на нем припаркованы десятки автомобилей). А между тем измерения показывают, что именно он самый широкий мост в мире: 97,3 метра при длине, то есть расстоянии между берегами реки Мойки, в 29,4 метра. С 1737 года мост несколько раз перестраивали, расширяя и укрепляя, пока он наконец не приобрел нынешний вид.

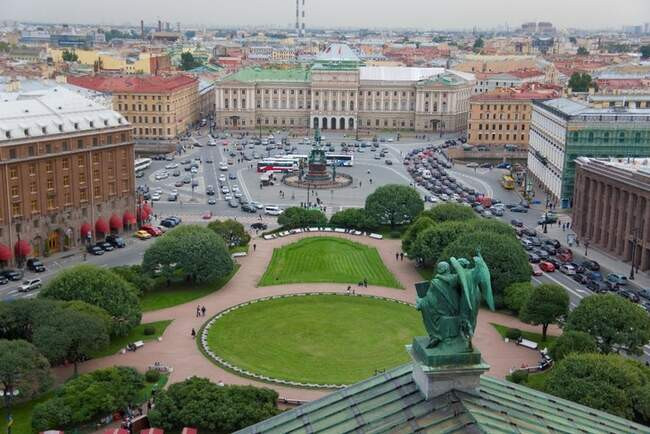

Между конным памятником Николаю I и Мариинским дворцом не площадь, не парковка, а Синий мост, хотя сверху это не очень понятно. Синим его назвали еще в XVIII веке, когда он был деревянным и разводным, по цвету перил

Самый большой водный: Магдебургский

Мосты нужны не только для того, чтобы поезда, автомобили и люди могли преодолевать водные преграды. Бывает так, что по мосту пускают воду — в трубах или желобах. Тогда он называется акведуком. Первые такие «мосты» стали наводить еще в Древнем Риме, и они, мы уверены, неплохо знакомы большинству наших читателей. Если вы в меньшинстве, поезжайте в Москву: там, недалеко от ВДНХ и монумента «Рабочий и колхозница», вы обнаружите Ростокинский акведук, построенный как часть городской системы водоснабжения в 1780-е годы. Но есть и сооружения несколько иного масштаба — водные мосты, по которым могут проходить суда в случаях, когда перепад высот не дает организовать удобное пересечение водных путей более простым способом. Акведуки, специально предназначенные для пропуска судов, стали строить еще в XVII веке в Европе, в основном в Англии и Франции. Но самый длинный соорудили только в 1997–2003 гг. в Германии километрах в пяти к северу от Магдебурга — это Магдебургский водный мост, соединяющий канал Эльба-Хафель и Среднегерманский канал. Его длина — 918 метров, глубина — 6,25 метра, а ширина — 90 м, и построен он над Эльбой.

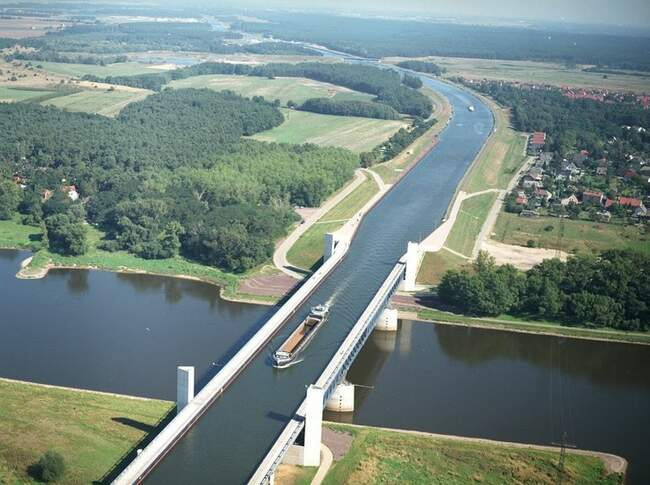

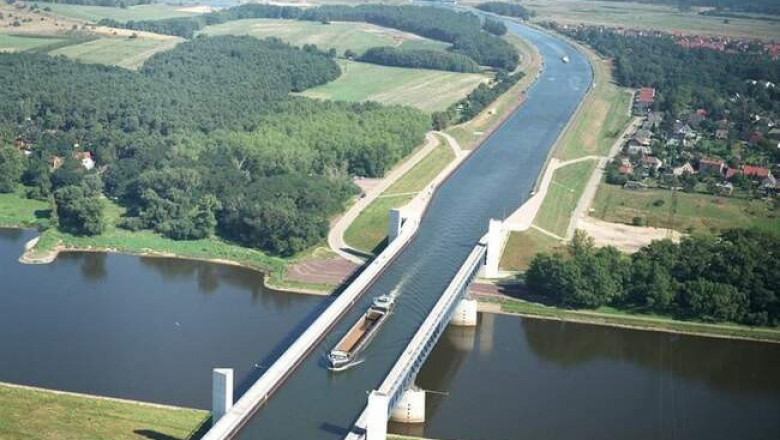

Магдебургский водный мост помогает соединить Рурский промышленный район на Рейне с Берлином. Из-за особенностей рельефа местности до его постройки судам приходилось проходить на 12 километров больший путь, включавший два шлюза
