Штальхельм: второе поколение

Изменение после Первой мировой войны взглядов на роль пехоты в войне, увеличение её мобильности, отказ от позиционных боёв, при которых максимальная защита головы была главной функцией шлема, породили новые требования к его внешнему виду и степени защиты. Это привело к разработке новых образцов немецких «штальхельмов», которые в целом унаследовали форму своих предшественников.

Подтулейное устройство образца 1931 года

Значительное количество немецких стальных шлемов, выпущенных в годы Первой мировой войны, было уничтожено согласно условиям Версальского мирного договора, но в межвоенном немецком рейхсвере, тем не менее, оставалось достаточно много касок разных моделей. В процессе их эксплуатации подтулейные устройства или, как их принято называть, подшлемники, приходили в негодность, рвались и требовали ремонта или замены. К определённому моменту вопрос о разработке нового, единого для всех образцов немецких касок подтулейного устройства, стал очень актуален.

14 ноября 1934 управление вооружений и снабжения немецкой армии приняло решение заменить все типы подшлемников для касок М16, М17 и М18, использовавшиеся на тот момент в войсках, на единую улучшенную систему подшлемника, получившую в войсках обозначение «подтулейное устройство образца 1931 года» (Innenausstatung 31, М1931). Разработан и запатентован этот тип подшлемника был в 1929 году фирмой Шуберт-Верке из Брауншвейга (Schuberth-Werke Braunschweig).

Изначально для войсковых испытаний, которые проводились в 1931-1934 гг., была произведена небольшая партия новых подшлемников. По результатам тестов было принято решение о принятии подшлемника образца 1931 года в качестве единого образца и использовании его в немецкой армии для замены подшлемников во всех типах касок, а также установки во вновь произведенные шлемы.

Официальное принятие армией подшлемника М1931 совпало с тестированием опытного образца шлема M35, который разрабатывался для использования с этим типом подтулейного устройства. Решение о передаче контрактов на производство этого типа подшлемника другим фирмам, помимо Schuberth-Werke, было принято в 1938 году, одновременно с началом массового производства шлема М35.

У подшлемников, произведённых между 1931 и 1934 годами, на внешний обод ставилось клеймо «1931», что означало модель подшлемника. Начиная с 1935 года, маркировка была изменена – на подшлемники стал наноситься фактический год изготовления.

За время производства подшлемника образца 1931 года было проведено две незначительных модификации в конструкции, с которыми подшлемник использовался до мая 1945 года.

Подшлемник образца 1931 года имел сложную конструкцию и сильно отличался от более ранних образцов. Конструкция подшлемника учитывала пропорции головы человека, т.е. применялся индивидуальный подход. У каждого солдата измерялась длина окружности головы (размер головы) и подбирался соответствующий подшлемник, который, в свою очередь, определял размер каски, в которую он мог устанавливаться. В каску одного размера можно было установить подшлемник двух размеров.

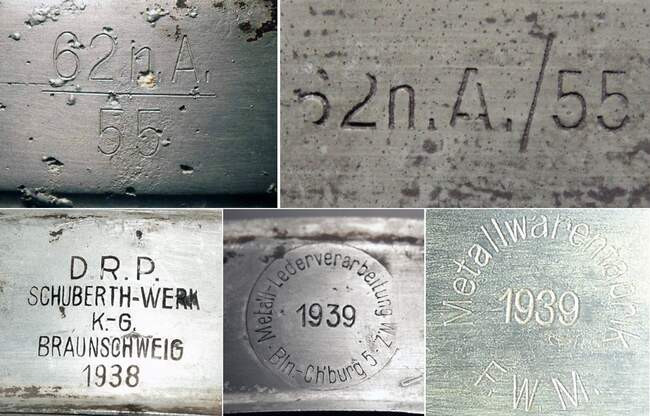

Каждое из двух колец, из которых состоял подшлемник, клеймилось число, обозначающим размер подшлемника в сантиметрах. Внешнее кольцо, крепившееся к каске, имело клейма завода-изготовителя с одной стороны и размеры каски и головы – с другой. Клеймо, в котором указывался размер каски и головы, писалось либо в строку, либо в виде дроби, и имело в своём составе буквы n.A., что означало сокращение от «neues Art» – новый стиль (тип).

Индивидуальный подход, который предусматривала конструкция подшлемника образца 1931 года, с одной стороны, обеспечивал удобство ношения каски, с другой – не позволял в случае необходимости использовать подшлемник от каски другого размера. Это накладывало эксплуатационные ограничения: солдат, перепутавший свою каску с чужой, не мог её использовать, если подшлемник был не его размера. По той же причине затруднялся полевой ремонт касок.

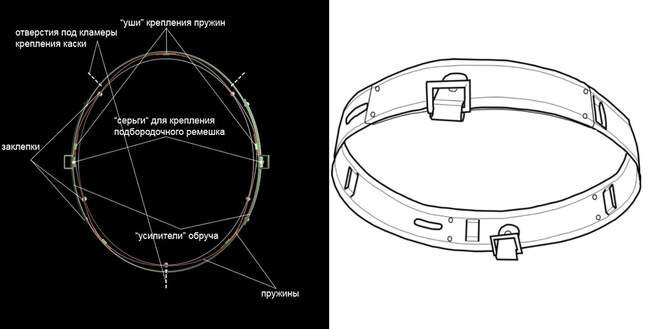

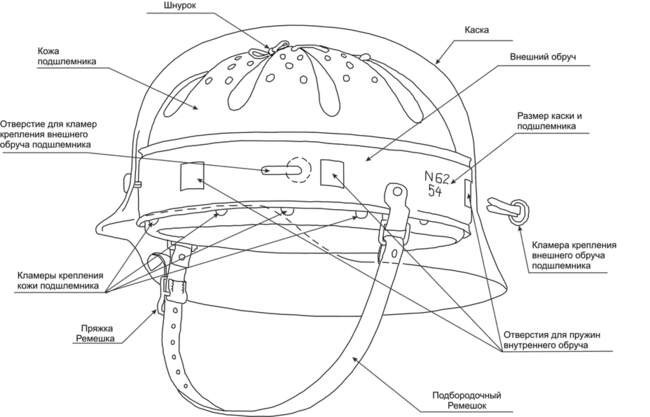

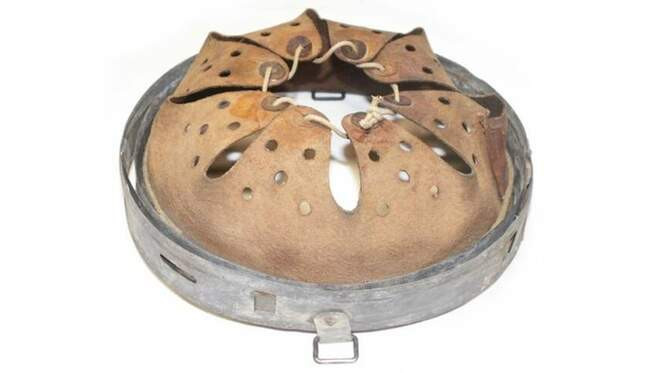

Конструкция подшлемника образца 1931 года состоит из двух металлических полос-ободов, расположенных один внутри другого, скреплённых друг с другом металлическими полосами-пружинами.

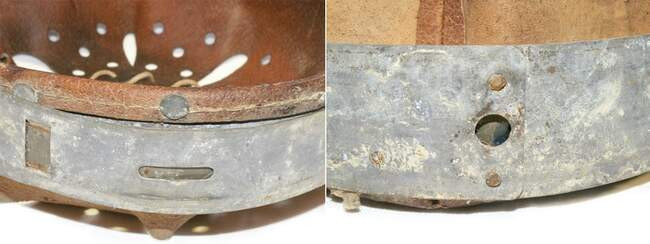

Во внешнем ободе выштампованы отверстия для крепления подшлемника в каске: одно круглое на затылке и два спереди, продолговатые и симметрично расположенные относительно заднего. Форма отверстий обусловлена тем, что отверстия для подшлемника на касках М16, М17 и М18 могли иметь разное расположение из-за несовершенства технологии производства. Все вместе эти отверстия делят окружность внешнего обода на три примерно равных части.

Помимо этих отверстий, во внешнем ободе выштампованы пять «ушей» для зацепа пружин, которые, в свою очередь, держат внутренний обод. Также к внешнему ободу на заклепках крепились металлические «серьги» – держатели D-образных колец, к которым крепился подбородочный ремешок.

Внутренний обод крепился к внешнему посредством пяти металлических пластинчатых пружин с закругленными краями. К внутреннему ободу пружины крепились одной заклепкой в центре. Они вставлялись в «уши» внешнего обода, причем, в одно «ухо» вставлялись две соседние пружины. Пружины окрашивались краской или грунтовались для предотвращения их коррозии. Все металлические детали подшлемника изготавливались из алюминия и его сплавов.

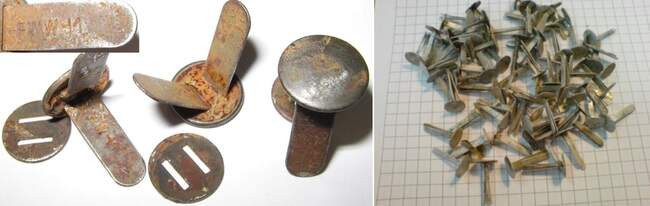

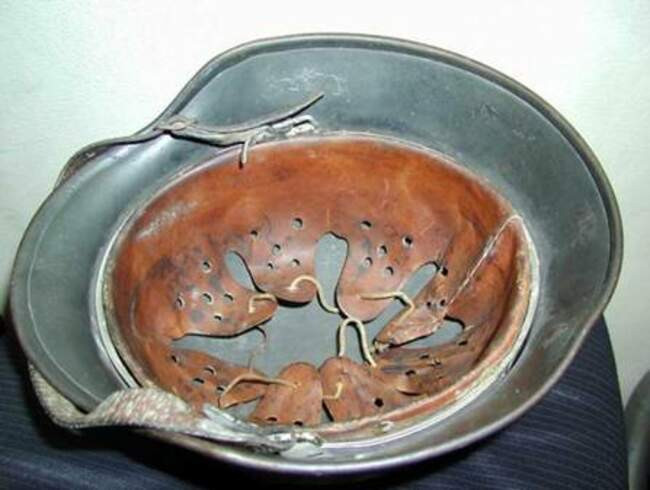

В свою очередь, к внутреннему ободу посредством 12-13 специальных алюминиевых заклепок-кламмеров крепилась кожаная часть подшлемника, которая соприкасалась с головой солдата. Это была полоса кожи с лепестками, стягивающаяся сверху шнурком. В каждом лепестке пробито пять отверстий для вентиляции и одно для продевания стягивающего шнурка.

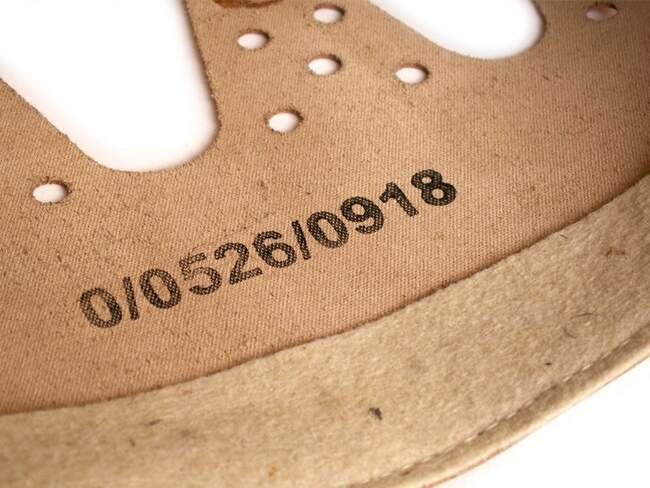

Для предотвращения перетирания и растягивания кожи о край внутреннего обода изнутри к ней пришита полоса шерстяного сукна. Число лепестков – от семи до девяти – зависело от размера подшлемника. Часто встречаются разрезанные пополам лепестки. Для изготовления подшлемников использовалась свиная кожа. Кожанае детали изготавливалась по заказу субподрядчиками и поставлялись изготовителю подшлемников для окончательной сборки. На кожаной части ставилось чернильное клеймо, на котором указывался размер и (иногда) фирма-производитель.

Первая модификация подшлемника образца 1931 года официально была предложена 20 января 1938 года, когда фирма Werner Zahn Berlin получила патент на улучшенную конструкцию. Заказ от армии последовал 8 февраля 1938 года.

Модификация была необходима из-за выявленных в процессе эксплуатации недостатков: после принятия в войсках шлема M35, из сухопутных войск и люфтваффе стали поступать жалобы на деформацию внешнего обода подшлемника в местах крепления «серёг» для подбородочного ремешка. Часто происходил либо загиб обода, либо вырывание «серьги». Случалось это из-за нагрузок, создаваемых подбородочным ремешком, когда солдат цеплял за него каску на предметы амуниции или снаряжения на марше.

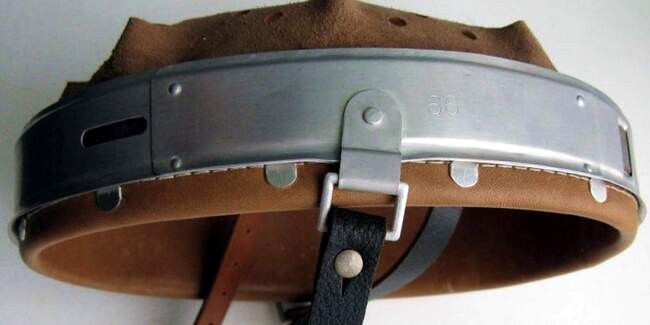

Модификация заключалась в укреплении внешнего обода посредством приклепывания к нему металлической полосы-усилителя в том месте, где крепились «серьги» для подбородочного ремешка. Это придало дополнительную жесткость внешнему ободу и усилило конструкцию в целом. Клейма внешнего обода (фирма производитель и размер) перекочевали на эти пластины. Все фирмы-производители ввели эту модификацию в течение 1938 года. Единственной фирмой, которая продолжала производить не модифицированный подшлемник образца 1931 года, оставалась Max Densow Berlin Kofferfabrik.

В 1940 произошла вторая модификация в конструкции подшлемника образца 1931 года. Заключалась она в том, что металлические детали подшлемника стали производиться из оцинкованной стали. Также были изменены D-образные кольца крепежа подбородочного ремешка: острые углы были сглажены, им придали закругленную форму.

Подшлемники, изготовленные с использованием оцинкованной стали, были более прочными, отпала необходимость в пластинах-усилителях, предложенных в первой модификации – произошел возврат к изначальной конструкции, но с использованием другого материала. Во время перехода от алюминиевых к стальным деталям некоторые фирмы продолжали использовать старые запасы со складов, поэтому появились подшлемники, изготовленные из стальных и алюминиевых деталей одновременно.

Одновременно с введением в производство второй модификации, произошла модификация шлема М35. Стальными подшлемниками укомплектовывались каски М40 и М42.

Большинство фирм закончило производить алюминиевые подшлемники до конца 1940 года, но Werner Zahn продолжал производство подшлемников первой модификации из алюминия до 1943 года. Из-за большого количества произведенных алюминиевых подшлемников ими комплектовались каски М40 1940 и 1941 годов выпуска.

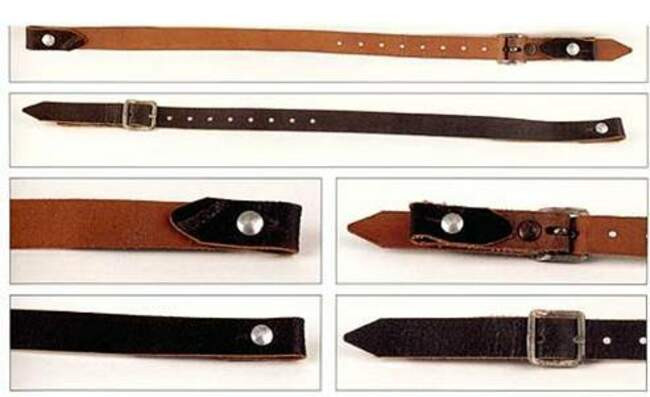

Подбородочный ремешок подшлемника образца 1931 года начал производиться с 22 ноября 1935 года. Он имел литую пряжку сложной формы, которая изготавливались из различных материалов (латунь, алюминий, сталь), простое крепление к проушинам подшлемника, и мог легко переставляться с одного подшлемника на другой за счет крепежных шпеньков. Ремешок изготавливался из кожи. Он мог использоваться с другими типами подшлемников, а также легко мог быть адаптирован для солдат-левшей.

Стальной шлем образца 1935 года

В 1934 году началось тестирование нового стального шлема, разработанного на базе моделей, использовавшихся во время Первой мировой войны. Внешний вид шлема в целом остался тем же, но визуально он стал более обтекаемым. Разработками прототипа нового шлема руководил профессор Фридрих Шверд, который был участником проектирования М16. Изготовление опытных экземпляров и подготовка технологии массового изготовления велись на фабрике Eisenhuttenwerke, находившейся в городе Тале.

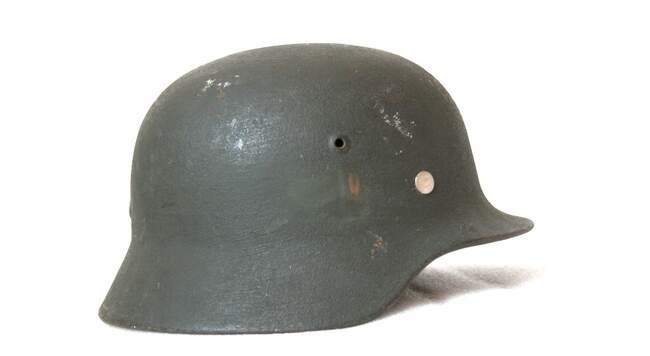

Верховное командование официально приняло стальной шлем нового образца на вооружение с 25 июня 1935 года, он получил обозначение «Стальной шлем модели 1935 года», М1935 или М35. Базовая конструкция М35 была подобна шлему М16, но с более короткими полями и козырьком, другими вентиляционными втулками. Он был также значительно легче.

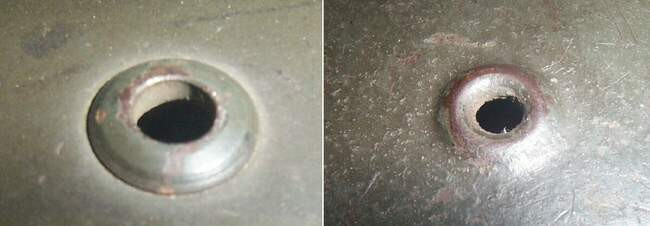

Вентиляционные втулки на М35 изготавливались в виде отдельных деталей, в виде заклепок с отверстием по оси, которые расклепывались изнутри купола шлема, в то время как на М16, М17 и М18 втулки крепились на резьбе. Вентиляционных втулок на М35 всего две, они незначительно выступают с внешней стороны и предназначены только для вентиляции, а не для крепления налобника.

В М35 устанавливался подшлемник образца 1931 года с подбородочным ремешком нового образца. Для крепления подшлемника в шлеме проделано три отверстия: два симметрично относительно вертикальной оси по сторонам шлема, ниже вентиляционных отверстий, но выше линии козырька, и третье – на затылке.

Шлем изготавливался штамповкой из плоской заготовки листовой стали. Материал заготовки – углеродистая сталь, легированная молибденом. Толщина листа колебалась от 1 до 1,15 мм. Шлем, изготовленный из такой стали, выдерживал давление до 220 кг/мм2, что обеспечивало защиту от крупных осколков и пистолетных пуль.

Процесс изготовления купола проходил в несколько основных этапов: обрезка листа заготовки, штамповка купола на прессе, вальцовка краев, сверление отверстий для крепления подшлемника и вентиляционных втулок, установка вентиляционных втулок.

М35 изготавливались семи размеров: 60-й, 62-й, 64-й, 66-й, 68-й, 70-й и 72-й. Размер шлема – это длина окружности купола шлема в сантиметрах изнутри на уровне отверстий для крепежа подшлемника. В шлем одного размера мог ставиться подшлемник, предназначенный для одного из двух размеров головы – например, в шлем 60-го размера мог ставиться подшлемник на 52-й или 53-й размер головы.

Процент выпущенных касок 60-го, 68-го, 70-го и 72-го размеров составил около 10% от общего числа, т.к. солдат с такими размерами головы в армии было немного. При этом каски 70-го и 72-го размера были изготовлены совсем небольшой партией.

С производством большого количества шлемов одна фабрика справиться не могла, поэтому заказы на их изготовление были размещены на нескольких предприятиях. Основных производителей шлемов М35 в Германии было семь, и находились они в разных городах:

1. Emaillierwerke A.G. Fulda (Фулда) между Франкфуртом и Эрфуртом. Продукция маркировалась клеймом EF;
2. Eisenhuettenwerke Thale (Тале) южнее Магдебурга. Продукция маркировалась клеймом ET, с 1942 года – CKL;
3. Schsische Emaillier und Stanzwerke Lauter (Лаутер) западнее Дрездена. Продукция маркировалась клеймом SE, впоследствии HKP;
4. Vereinigte Deutsche Nikelwerke Schwerte (Шверте) между Франкфуртом и Майнцем. Продукция маркировалась клеймом DP, впоследствии NS;
5. Quist Esslingen (Эслинген) южнее Штутгарта. Продукция маркировалась клеймом Q;
6. Karl Heisler Berlin (Берлин). Продукция маркировалась клеймом QVL;
7. Bergmann & Co. Th. Abt. Automaten- und Metallwarenfabrikation Hamburg – Altona (Гамбург – Алтона). Продукция маркировалась клеймом BVL.

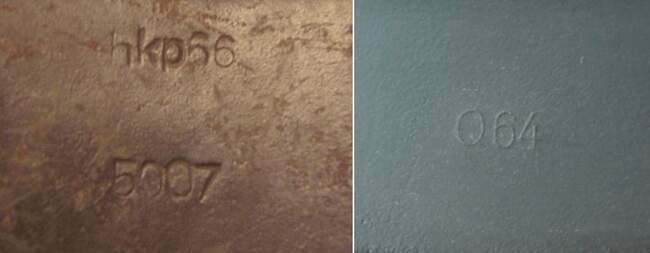

Эти предприятия были независимы друг от друга, из-за чего существуют различия между касками, изготовленными на разных заводах, в форме купола шлема и вентиляционных втулок. Маркировка состояла из клейма фабрики, размера каски и номера партии. Изначально клеймо фабрики и размер ставились на правом «ухе» шлема, а номер партии выбивался на затылке, позже все клейма стали ставить в одном месте на затылке.

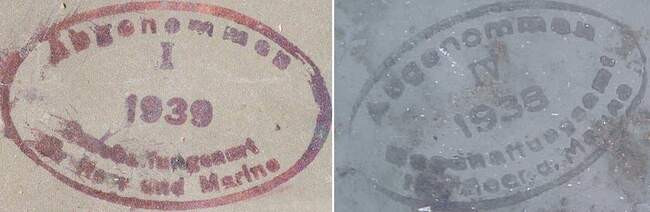

Помимо выбитых клейм производителя, внутри сферы каски в произвольном месте ставился чернильный штамп, в котором указывался месяц и год закупки шлема для нужд армии Германии. Существует несколько разновидностей, которые различаются написанием текста внутри штампа.

М35 использовалась в течение всей Второй мировой войны, а многие и после её окончания. В первые два года после принятия М35 на вооружение было произведено 1,4 миллиона шлемов всех размеров, еще примерно миллион был выпущен до 1940 года, когда произошло изменение в технологии производства шлемов.

Стальной шлем образца 1940 года

Почти сразу после запуска M35 в производство стали предлагаться проекты его модификации. Работы велись инженерами, работавшими на заводе Eisenhuettenwerke в Тале (Thale), который, в свою очередь, продолжал быть основным производителем касок для вермахта.

Молибден – металл, используемый для легирования стали, использованной при производстве М35, делал её твердой, но ломкой. Его использование после 1938 года было ограничено высокой ценой и фактом того, что приблизительно 90% разрабатываемых в 30-е годы месторождений этого металла находились в США и Южной Америке.

29 Октября 1938 года был запатентован проект модификации М35, разработанный инженером Эрихом Кизаном, работавшим на фабрике в Тале. Модификация касалась вентиляционных втулок М35: их предлагалось штамповать вместе с каской, а не изготавливать в виде отдельной детали. Вентиляционная втулка теперь, представляла собой штампованный выступ с внешней стороны каски. Это позволяло экономить сталь и одновременно улучшало защиту головы солдата – заклепка могла нанести дополнительные травмы голове, если шлем был поврежден в бою.

Помимо внедрения новых вентиляционных втулок, М40 стал изготавливаться из стали, которая легировалась силикатом марганца вместо дорогого молибдена.

В М40 устанавливался модернизированный подшлемник образца 1931 года, изготавливаемый из оцинкованной или оксидированной стали, который оказался более практичным и менее дорогостоящим, чем алюминиевая версия. В остальном M40 оставался идентичным M35, хотя и стал немного тяжелее.

Постепенно M40 начал заменять M35 в войсках, хотя М35 продолжали использоваться вместе с М40 до конца войны. Подшлемники, изготовленные из алюминия, предназначенные для M35 и хранившиеся на складах фабрик, ставились на М40 до исчерпания запасов. М40 изготавливался в том же размерном ряду, что и М35.

Стальной шлем образца 1942 года

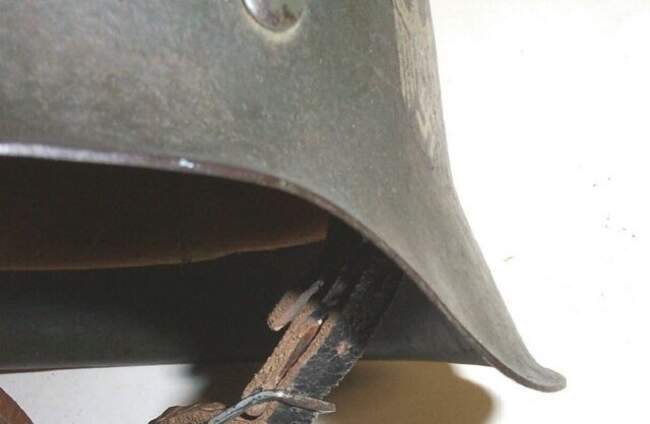

С 20 апреля 1942 года началась подготовка к выпуску последней военной модификации стального шлема. Производство старались максимально удешевить и упростить, для чего изменили по сравнению с М35 и М40 закраину каски – это должно было сократить время изготовления и уменьшить число производственных операций. Этот шлем получил обозначение «Стальной шлем модели 1942 года», М1942 или М42.

Первые шлемы M42 были произведены 1 августа 1942 года. От предыдущего М40 новый М42 внешне отличался только закраинами, которые больше не завальцовывались вовнутрь каски, а оставались после штамповки практически необработанными, отогнутыми наружу (отбортованными). Другое отличие, незаметное глазу, было гораздо важнее: изменился состав стали, теперь она перестала легироваться вообще.

В целом изготовление стального шлема стало более простым и технологичным, более быстрым, но это сказалось на качестве изделия.

Размерный ряд стальных шлемов М42 остался прежним, как у М35 и М40, подшлемник в него устанавливался такой же, как в М40.

Шлем M42 выпускался серийно до конца 1944 – начала 1945 гг., когда большинство фабрик, производивших каски и комплектующие для них, было захвачено Союзниками или остановлено из-за нехватки материалов для дальнейшего производства. Выпущенные М42 использовались в армии наряду с М35 и М40 до самого конца войны, постепенно их заменяя.
