Бомбоубежища Винкеля: странные постройки нацистов

К середине 30-х гг. прошлого века, когда полным ходом шла массовая подготовка нацистской Германии к военным действиям, началось проектирование и строительство бомбоубежищ для своих граждан. Помимо того, что в некоторых зданиях, имеющих подходящие подвальные помещения, проводились дополнительное оборудование, строились и новые защитные объекты согласно стандартным планам. Именно в этот момент архитектор Лео Винкель (Leo Winkel), инженер-строитель в компании August Thyssen AG, по личной инициативе разработал уникальный проект бомбоубежища-башни.

Справка: Лео Винкель (1885-1981 гг.) в сентябре 1934 г. зарегистрировал патент на башню ПВО (LS-Turms von Leo Winkel), получившей название «Winkelturme». В 1936 г. в Дуйсбурге открыл строительное бюро «Leo Winkel & Co», которое занималось проектированием надземных бомбоубежищ, продавая проекты и лицензии на их строительство.

Имея немалый опыт в строительстве, Лео Винкель понимал насколько трудоемкий и затратный был процесс создания новых подземных бомбоубежищ. Поэтому у него созрела мысль упростить жизнь строителем, удешевить процесс и ...повысить безопасность гражданам. Если большинству из нас первые два пункта понятны, то последний вызывает недоумение, ведь как можно быть уверенным в безопасности во время бомбардировок, находясь на высоте 5-20 м над землей. Чтобы разобраться в этом вопросе, нужно сравнить технические характеристики этих двух сооружений.

Итак:

- для создания башни-бомбоубежища понадобится участок земли не более 25 м² и извлечения грунта не более 300-500 куб.м. Для того чтобы разместить сколько же людей под землей, нужен прямоугольный участок земли не менее 68 м² и перемещения 1500-3000 куб.м. грунта;

- при подготовке площадки под строительство для наземного сооружения, имеющего неглубокий фундамент учитывать расположение газо-водопроводов, канализации и т. д. не требуется, чего не скажешь про подземный объект;

- для создания оболочки башни «Winkelturme» или подземного бомбоубежища понадобится практически одинаковое количество бетона и стали;

- для наземного сооружения не требуется создания гидроизоляции и защиты от грунтовых вод, а для подземного бомбоубежища это один из самых проблемных и дорогостоящих процессов;

- для обозначения бомбоубежища, высоко стоящего над землей, нет надобности в особых указателях – их видно издалека, а вот скрытые сооружения во время налетов незнающему человеку довольно сложно найти;

- вероятность попадания бомб во время авианалетов в сооружение конической формы, наземная площадь которого составляет всего 25 м² маловероятна, а вот попасть в прямоугольный участок из 68 квадратов и повредить перекрытие – больше шансов;

- в отдельно стоящем сооружении нет опасности блокирования дверей и входа воздухозаборных труб вследствие разрушения близлежащих зданий, как это бывает с подземными укрытиями;

- в башне нет опасности затопления, в случае повреждения водопровода или чего хуже канализационных труб;

- в случае возникновения пожаров или газовой атаки люди в башне не пострадают, а вот под землей просто задохнутся от угарного или любого другого газа стелющегося по земле.

Сравнительный анализ показал явное преимущество башни-бомбоубежища «Winkelturme», поэтому можем рассмотреть его строение и заглянуть внутрь столь оригинального сооружения, тем более что автор представлял ее конструкцию с расширенными функциями. Патентуя свое изобретение, Лео Винкель делал больший уклон на военное использование в виде башни ПВО с установкой противозенитных систем на верхнем ярусе, а укрытие – в средней и нижней части. В мирное же время его сооружение можно было использовать в качестве водонапорной башни.

Первый вариант не заинтересовал армейцев, да и последний не был воплощен в жизнь, но как бомбоубежище «Winkelturme» имело успех. Для военных, в частности для обеспечения безопасности в Вюнсдорфе/Цоссен, где размещалось Верховное командование сухопутных войск вермахта, было установлено 19 бомбоубежищ «Winkelturme», а остальные 15 – на территории других стратегически важных объектах.

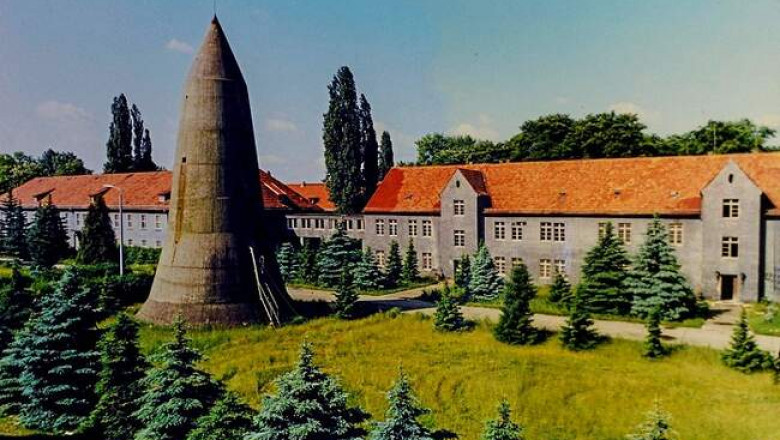

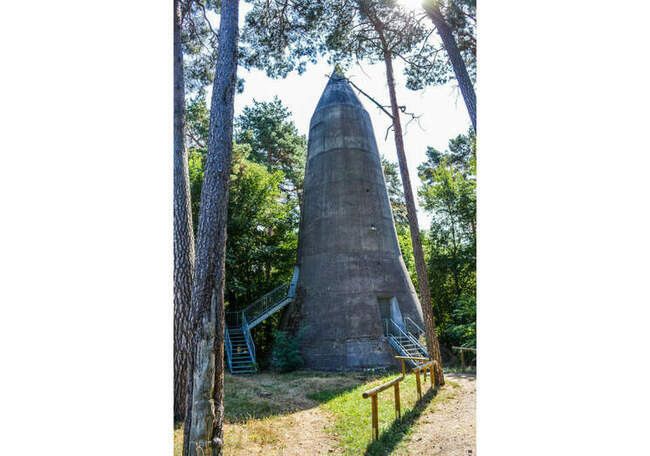

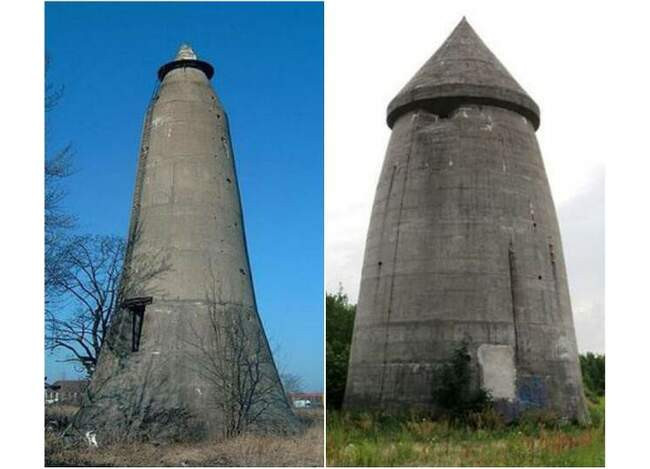

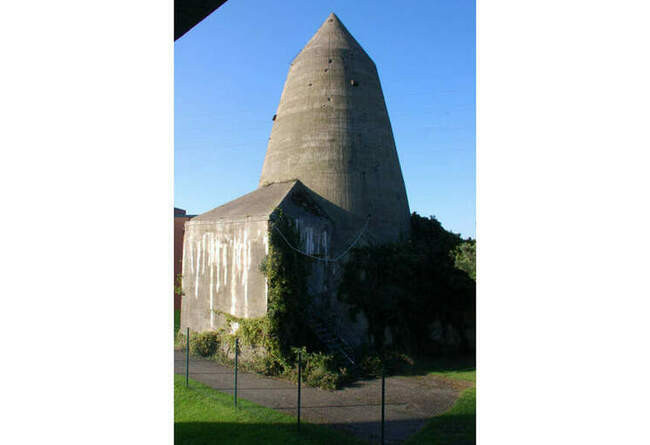

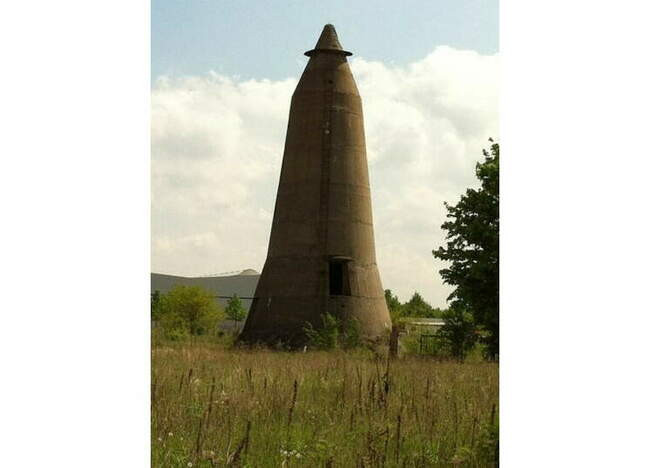

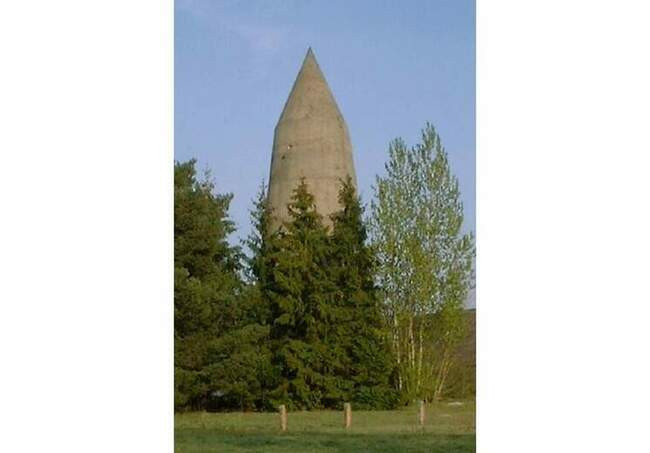

Бомбоубежище «Winkelturme» – это многоэтажное железобетонное сооружение, имеющее конусообразный вид больше похожее на огромный термитник или на баллистическую ракету готовой к старту. Главную роль в защите от прямого попадания бомб играл мощный бетонный оголовок конической формы, который устанавливался над усеченным конусом образованным стенами башни. Такая конструкция сделана с тем расчетом, что если во время бомбардировки случится прямое попадание снаряда, он не разорвется, а соскользнет вниз и приземлится на расстоянии, а это значит что вследствие взрыва, сооружение не пострадает. Тем более что башня имеет углубление в 2 этажа и укреплена, так что даже мощной силы взрывная волна только лишь покачнет ее.

Интересно: Перед массовой установкой такого рода сооружений проходили реальные испытания. В 1936 г. над полигоном, на котором она была расположена, несколько дней подряд пикирующие бомбардировщики Ju 87 сбрасывали 50 бомб, но ни одна так и не угодила в башню. После провала этого испытания было решено закрепить на наружных стенах бомбы весом 500 и 1000 кг и взорвать. Для получения полной картины того, что может произойти с живыми существами внутри бункера, туда поместили коз. После взрыва башня лишь покачнулась, и образовалось несколько отколов на наружной стороне, но внутри все осталось без изменения. Единственное, что те животные, которые были привязаны вплотную к стенам сооружения, на некоторое время оглохли. После чего было вынесено предписание, что лавки ближе 30 см к стенам устанавливать нельзя.

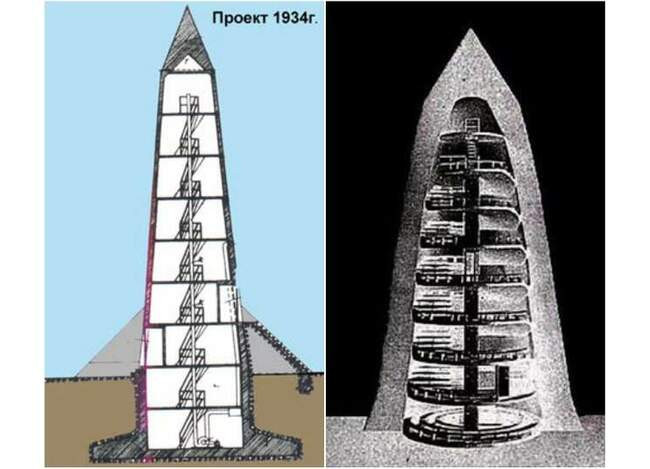

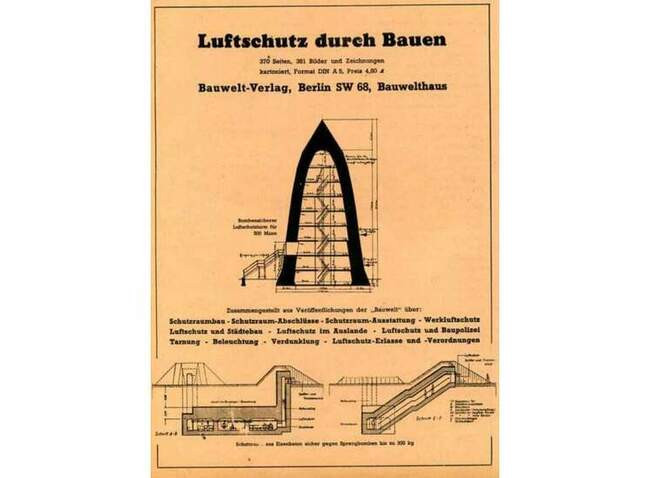

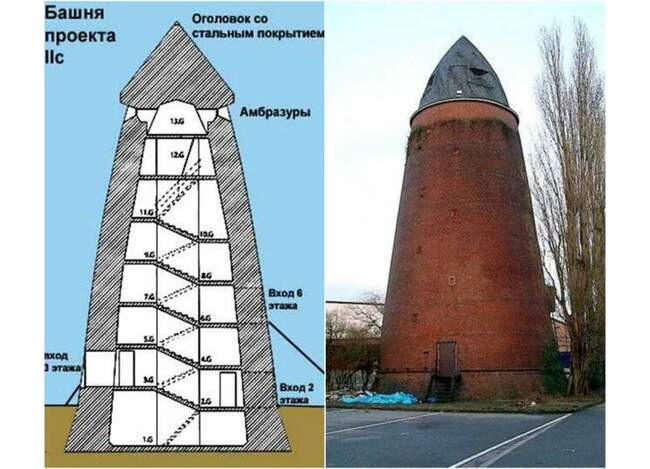

Созданный Винкелем бункер имеет 9 этажей, 2 из которых находятся в земле, именно в них и размещаются фильтровентиляционные установки, пункты связи, громкоговорители, емкости для воды, туалеты и др. системы жизнеобеспечения. Остальные 7 этажей предназначались для расположения людей. По бокам объекта были установлены воздухозаборники, а на самом верху еще одна фильтровентиляционная система, запускаемая с помощью электрических или ручных приводов.

В общем, при полном заполнении бомбоубежища «Winkelturme» помещалось от 300 до 750 человек, все зависело от того, какая была модификация сооружения, ведь чуть позже архитектор запатентовал башню с диаметром основания 11,54 м (64м²) и высотой 23 м. Несмотря на увеличение площади, безопасность не пострадала, потому что толщина бетонных стен у основания была увеличена до 2 м и незначительно снижалась до высоты 10 м.

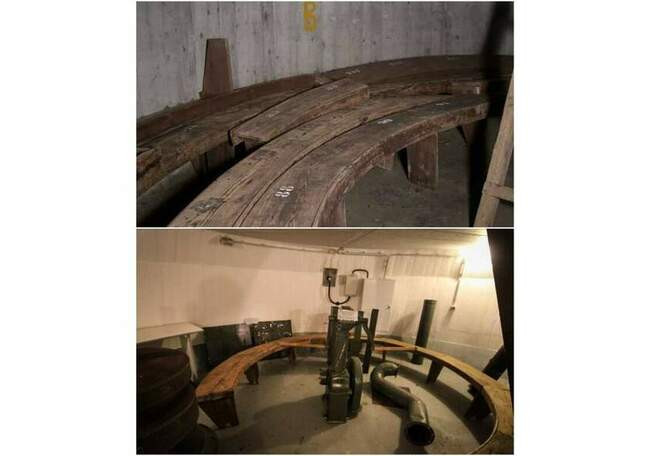

В бункер первой модификации можно было попасть с двух сторон, один вход/выход был прямо с земли, а второй – на уровне 3-го этажа. Увеличенная модель «Winkelturme» имела уже 3 двери на разных сторонах и этажах бомбоубежища, что упрощало подъем. Внутри любой из моделей бункера сразу возле каждого входа предусмотрены герметичные тамбуры с металлическими дверями-шлюзами, которые защищали внутренне помещение от проникновения различных газов и дыма. Передвижение людей внутри сооружения происходило с помощью винтовых лестниц. На каждом этаже были установлены деревянные лавки, на которых и размещался народ. В тех местах, где находились школы, заводы, жилые кварталы даже закрепляли за каждым человеком номер места, чтобы избежать столпотворений.

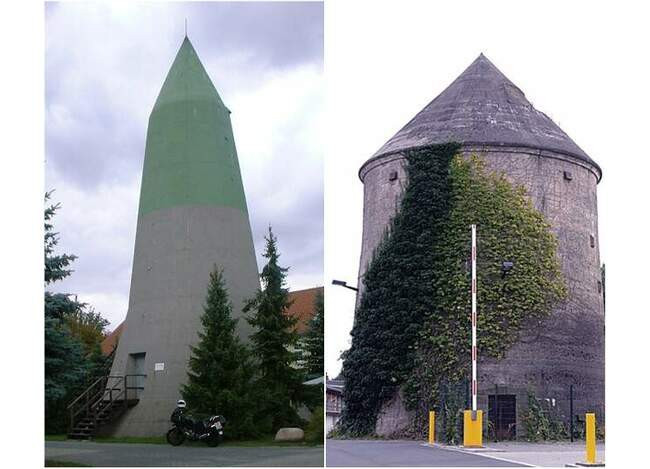

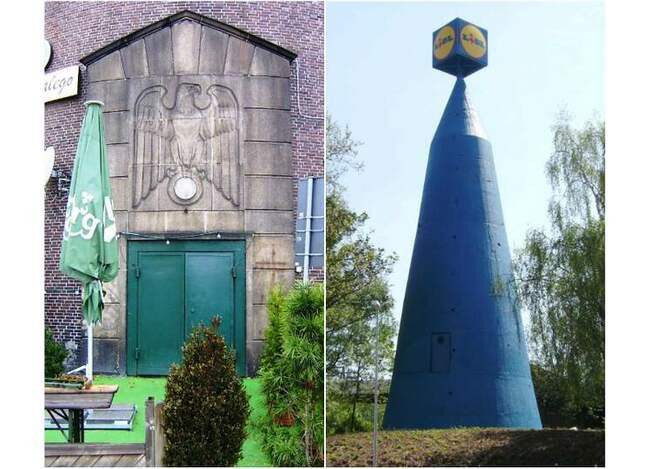

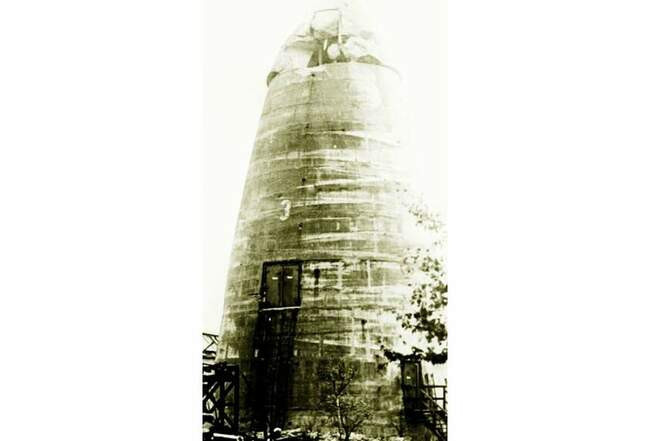

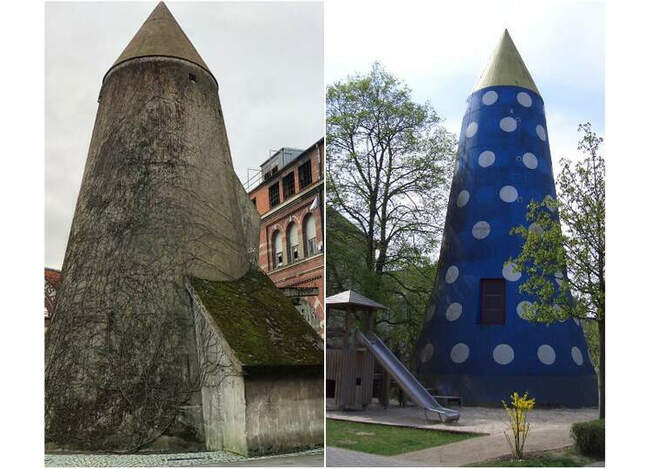

За весь период создания различных модификаций было создано около 130 объектов, и только 1 из них немного пострадал, когда снаряд пробил дыру в самой верхней части сооружения. После войны столь необычные объекты пытались снести, но это оказалось не так уж просто и очень дорого, поэтому большую часть бункеров перепрофилировали под нужды народного хозяйства, используя как склады. Несколько башен настолько органично вписались в архитектуру городов, что стали настоящей достопримечательностью.
